1.闸门的介绍

平面钢闸门是挡水面为平面面板的钢闸门，其门叶在门槽内作直线运动以封闭或开放水道。广泛用于各种水工建筑物上作为工作闸门、事故闸门和检修闸门，可用于拦截水流，调节流量、控制水位、排放泥沙和飘浮物等。

2.闸门的组成

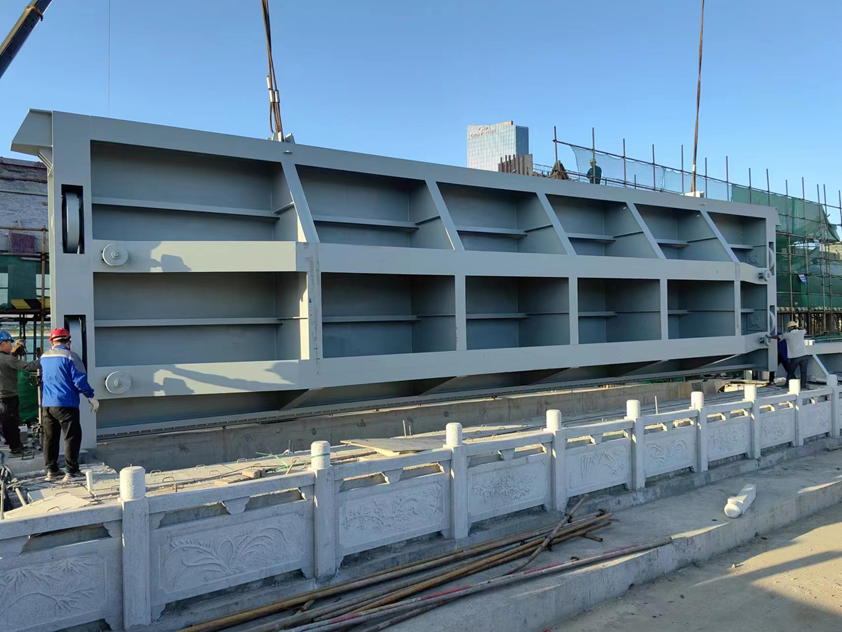

门叶结构：一般由钢面板、梁格及纵、横向联结系组成。面板直接承受水压并传给梁格，梁格由互相正交的梁系组成，用来支承面板并将水压力传给支承边梁。

行走支承：包括主行走支承（主轮或主滑块）、侧向支承（侧轮）及反向支承（反轮）装置，保证将闸门所受水平荷载传递给闸墩，并使闸门沿门槽顺利移动，减小摩擦阻力。

止水装置：一般为特殊制造的可压缩耐磨橡胶制品，布置在闸门门叶主体上，用于密封孔口，分为顶止水、侧止水和底缘止水。

吊具：用来连接闸门启闭机的牵引构件，一般设在闸门门叶主体结构上端的顶横梁上。

埋设构件：由门叶的支承轨道、止水密封（座垫）、移动导向垫板和护角组成。包括主轨、侧轨、反轨、门楣、底坎等，门槽的体型分为矩形方角门槽、矩形错距斜坡门槽和特形门槽。

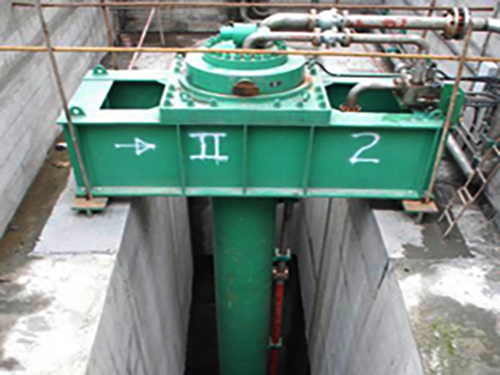

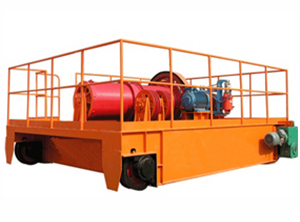

启闭设备：用于控制闸门门叶的运移，根据平面闸门的操作特点及孔口尺寸，分为操作设备直接与闸门门叶连接并固定在门槽上的整体式，以及启闭机固定或移动于建筑物上、通过吊具与门叶连接的分离式。

3.闸门的优点

运行安全可靠，维修方便；布置紧凑，可根据不同的工程需求进行灵活设计和布置；重量轻、耐蚀性好、止水性能好、防腐性能好、使用寿命长、可双向承压受力条件、密封性能好。

•
