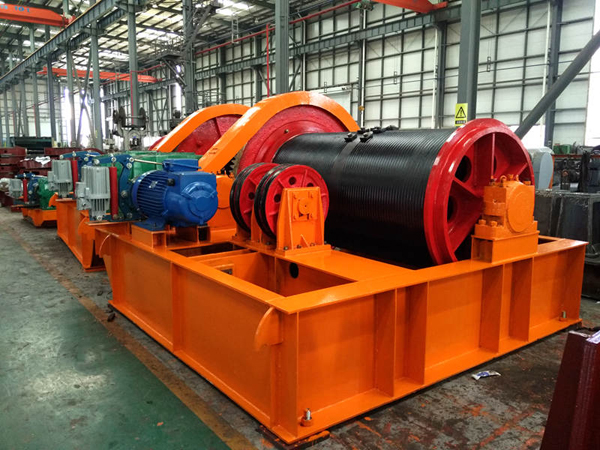

高扬程卷扬启闭机适用于各类大型供水、排水、水利水电工程。用于控制各种大中型铸铁闸门、钢闸门的升降,达到启闭的目的。

工作原理

       在常温下电动机驱动减速器运动,减速器通过中心轴将运动传递给卷筒,实现卷筒转动,从而带动两根钢丝绳沿卷筒反向移动,绕绳过程中通过压绳组件防止钢丝绳滑动,在换层、缠绕过程中,压辊轴通过弹簧的拉力将钢丝绳压向卷筒从而防止乱绳或打结,保证钢丝绳有序的缠绕。

高扬程卷扬启闭机结构特点

 1、该提升机由电机、提升机、齿条、保护罩等组成,采用三级减速方式,采用螺杆副驱动,输出扭矩较大。本实用新型克服了土建施工的不均匀性,降低了整机的噪音和振动。

 2、采用室外长时间工作电机,保护等级大于IP155。行程控制机构采用十进制计数器原理来控制行程0.5%的误差。螺距保护控制是通过利用蜗杆产生的轴向位移触发微开关来实现对电器设备的保护的原理。

 3、操作维护简单,可实现现场和远程控制操作。

高卷扬启闭机提升机操作规程

 1、施工单位应在平、坚实地基上安装提升机,视野好,机身和地锚必须牢固。提升机与导轮的中心线应相互垂直,提升机与导轮之间的距离应不小于15米。

 2、在调整和装配之前,应检查钢丝绳、离合器、制动器、安全棘轮和传动滑轮,以确保操作前的安全和可靠性。钢丝绳必须安装在滚筒上,在操作中应保留至少三个圆圈。在操作过程中,不允许任何人越过绞车钢丝绳以防止事故发生。

 3、当重载货物需要停留在空气中时,除了使用制动器外,还应用棘轮安全卡。在操作过程中,严禁擅自离开岗位。

 4、在工作中要服从指挥员的信号,如果信号不清楚或可能造成事故,应暂停作业,可继续工作直到情况清楚。当操作突然中断时,应立即打开,递送物品应放下。

 高扬程卷扬机使用时的注意事项

 1、卷筒上的钢丝绳应排列整齐,如发现重叠和斜绕时,应停机重新排列,严禁在转动中用手、脚拉踩钢丝绳。注意,钢丝绳不许完全放出,最少应保留三圈。

 2、钢丝绳不许打结、扭绕,在一个节距内断线超过10%时,应予更换。

 3、作业中,任何人不得跨越钢丝绳;物体提升后,操作人员不得离开卷扬机;休息时,物件或吊笼应降至地面。

 4、作业中,司机、信号员要同吊起物保持良好的可见度,司机与信号员应密切配合,服从信号统一指挥。

 5、严禁超载使用,即超过承载吨数。

 6、使用过程中一定要注意不要出现打结、压扁、电弧打伤、化学介质的侵蚀现象。

 7、不得直接吊装高温物体,对于有棱角的物体要加护板。

 8、使用过程中应经常检查所使用的钢丝绳,如达到报废标准应立即报废。
