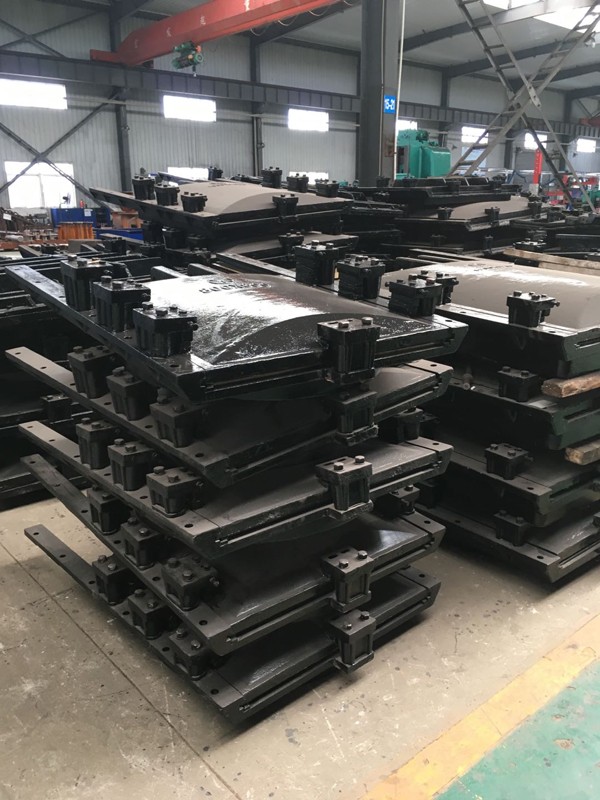

双向止水闸门

双向止水铸铁闸门主要由门框导轨、门体、密封圈及可调式锲型压块等部件组成。门框导轨采用浇铸加工，门框两侧自带导槽，加工之后作为门体升降的轨道。

立即咨询客服

产品介绍introduction


双向止水铸铁闸门因其具有良好的耐腐蚀、止水密封好、安装简单、使用寿命较长，日常维护简单特点，已经得到广泛的使用。最初使用于给排水工程，逐步推广至市政工程、农田水利工程。

双向止水铁闸门主要由门框导轨、门体、密封圈及可调式锲型压块等部件组成。门框导轨采用浇铸加工，门框两侧自带导槽，加工之后作为门体升降的轨道。在门框密封平面加工一道槽，镶入金属密封座，作为止水密封兼支承面，密封座材料采用青铜。门体采用整体浇铸，在门体平面加工成槽并安装金属密封封条，作为门板的止水密封面。门板两侧与门框侧槽配合，形成上下滑轨。依靠水压力将门体密封条与门框导轨上的密封座压紧实现正向止水。为达到闸门反向止水效果，闸门两侧设置楔块，将密封条顶进实现止水。楔紧副采用螺栓分别与门体和门框上的楔座固定。对于高水头的反向止水，还需在门顶和门底处设置楔紧副。

双向止水铸铁闸门面板型式大致分为两种,一种为是平板加筋型,即门板为前面板加筋,门板整体铸造成方形平板,面板布置在整个门板的前面,在面板的后面布置“井”字形的加强筋;另一种是后拱内筋型,即面板布置在门板的后面,面板浇铸成拱形,在拱形面板内布置“井”字形的加强筋。两种型式面板的厚度、加强筋的数量以及结构尺寸需要根据闸门规格大小以及设计水头、孔口尺寸等主要参数计算确定。
